Varillas calefactoras Mosi2 para Nabertherm LHT 01/17D
Modelo compatible: Nabertherm LHT 01/17D
Número de modelo: 692253495 / 692253380
Tiempo de producción: 3-10 días

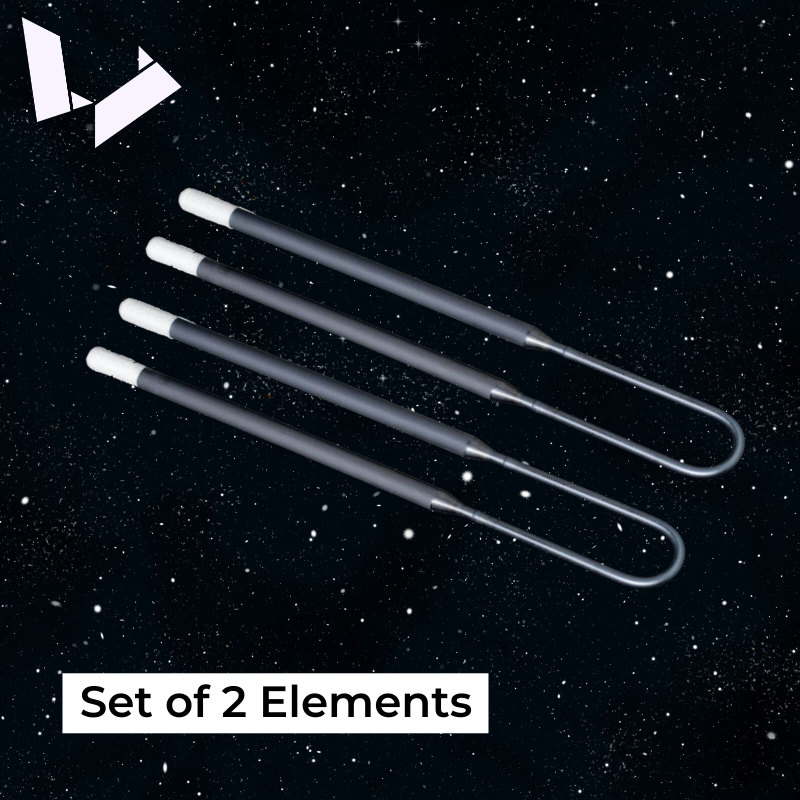

Cantidad: Juego de 2 elementos / Juego de 4 elementos / Juego de 6 elementos / Elemento único
EDT: 15-30 días para envío estándar / 3-10 días para envío exprés UPS/DHL/FedEx/TNT
Datos técnicos
Especificaciones técnicas
Elementos calefactores de MoSi₂ diseñados con precisión para aplicaciones exigentes de alta temperatura
Propiedades físicas fundamentales
Densidad
5.8 g/cm³
Construcción de alta densidad para mayor durabilidad
Resistencia a la flexión
350 MPa
Resistencia mecánica superior
Dureza
12.0 GPa
Excepcional resistencia al desgaste
Resistencia a la compresión
650 MPa
Soporta altas cargas mecánicas
Alargamiento térmico
4%
Expansión térmica predecible
Tenacidad a la fractura
4.5 MPa·m½
Resistencia a la propagación de grietas
Porosidad
±5%
Estructura controlada para consistencia
Absorción de agua
0.6
Baja sensibilidad a la humedad
Sistema de oxidación autoprotector
Protección inteligente a altas temperaturas
A temperaturas elevadas en ambientes oxidantes, los elementos de MoSi₂ forman una capa protectora densa de SiO₂ (cuarzo) que actúa como una barrera auto-regeneradora contra la oxidación posterior. Esta propiedad única prolonga significativamente la vida útil del elemento.
✓
Por debajo de 1700°C: La densa capa protectora mantiene la integridad estructural
✓
Por encima de 1700°C: La capa se funde pero se regenera con el uso continuado
✓
Resultado: Hasta 3 veces más de vida útil que los elementos calefactores tradicionales
!
Advertencia de rango crítico de temperatura
NO opere continuamente entre 400°C y 700°C. Este rango de temperatura provoca una oxidación acelerada que puede degradar rápidamente el elemento. Para aplicaciones que requieran operación en este rango, contacte a nuestro equipo de soporte técnico para obtener soluciones alternativas o protocolos de operación intermitente.
Límites de temperatura de operación por atmósfera
Las temperaturas máximas de operación segura varían según la atmósfera del horno. Seleccione el tipo de elemento adecuado para su aplicación.
| Tipo de atmósfera | Serie BR1700 Temperatura de trabajo: 1600°C |
Serie BR1800 Temperatura de trabajo: 1700°C |
Calificación |
|---|---|---|---|
| Aire | 1700°C | 1800°C | Óptima |
| Gas Inerte (He / Ar / Ne) | 1650°C | 1750°C | Excelente |
| SO₂ | 1600°C | 1700°C | Buena |
| CO / N₂ | 1500°C | 1600°C | Moderada |
| Hidrógeno húmedo | 1400°C | 1500°C | Limitada |
| Hidrógeno seco | 1350°C | 1450°C | Restringida |
Aplicaciones típicas
Sinterización de cerámica
Cerámicas avanzadas, porcelana, cerámicas técnicas hasta 1800°C
Procesamiento de vidrio
Fusión de vidrio, recocido y operaciones de tratamiento térmico
Tratamiento térmico de metales
Sinterización, soldadura fuerte y procesamiento de metales a alta temperatura
Crecimiento de cristales
Crecimiento de monocristales, procesos epitaxiales
Pruebas de laboratorio
Hornos de investigación, pruebas de materiales, análisis térmico
Metalurgia de polvos
Sinterización de polvos metálicos, post-procesamiento de fabricación aditiva
Ventajas del producto
Por qué elegir nuestros elementos de MoSi₂
Rendimiento líder en la industria respaldado por tecnología de fabricación avanzada
1
Sistema de protección autorregenerativo
Mecanismo único de autorreparación mediante la regeneración de la capa de SiO₂. A diferencia de los elementos calefactores convencionales, nuestros elementos de MoSi₂ forman automáticamente una capa de óxido protectora que protege contra el daño por oxidación, incluso después de ciclos térmicos.
Su beneficio: Hasta un 40 % más de vida útil en comparación con los elementos estándar. Reduce la frecuencia de reemplazo y el tiempo de inactividad por mantenimiento.
2
Ingeniería de precisión y personalización
El proceso de fabricación moldeado por calor garantiza dimensiones consistentes e integridad estructural. Nuestra línea de producción avanzada puede crear geometrías y tamaños personalizados para adaptarse a las especificaciones exactas de su horno.
Su beneficio: Ajuste perfecto garantizado. Tamaños personalizados disponibles con solo 3 días de plazo de entrega. No se requieren costosas modificaciones del horno.
3
Construcción de juntas reforzada
La tecnología de moldeo de juntas patentada con soldadura reforzada crea una resistencia excepcional al impacto. Nuestros elementos soportan el choque térmico y el estrés mecánico mucho mejor que las alternativas fabricadas tradicionalmente.
Su beneficio: Un 60 % menos de roturas durante la instalación y el funcionamiento. Reduce significativamente las costosas reparaciones de emergencia.
4
Eficiencia energética superior
La construcción de alta densidad (5,8 g/cm³) con conductividad eléctrica optimizada ofrece tasas de calentamiento rápidas y minimiza el consumo de energía. Alcanza la temperatura objetivo un 25 % más rápido que los elementos convencionales.
Su beneficio: Menores costos de electricidad y ciclos de producción más rápidos. Ahorros típicos del 15 al 20 % en las facturas de energía.
5
Mezcla flexible de elementos
La característica de compatibilidad exclusiva de la industria permite que los elementos nuevos y antiguos funcionen juntos sin problemas. Nuestros perfiles de resistencia estandarizados garantizan un calentamiento equilibrado incluso con instalaciones de edades mixtas.
Su beneficio: Reemplace solo los elementos fallidos en lugar de juegos completos. Reduce los costos de reemplazo de emergencia hasta en un 70 %.
6
Preparado para operación continua
Diseñado para operación industrial 24/7 en atmósferas ricas en oxígeno. Rendimiento estable en todo el rango de temperatura con una degradación mínima con el tiempo.
Su beneficio: Producción continua confiable. Historial probado de más de 2000 horas de vida útil en aplicaciones exigentes.
Métricas de rendimiento de un vistazo
⚡
25%
Calentamiento más rápido
vs. elementos estándar
💰
15–20%
Ahorro de energía
Menores costos operativos
🛡️
40%
Mayor vida útil
Vida útil prolongada
🔧
60%
Menos roturas
Mantenimiento reducido
⭐ Ventaja de compatibilidad exclusiva
Nuestros elementos de MoSi₂ presentan perfiles de resistencia estandarizados que permiten que los elementos nuevos y usados funcionen juntos armoniosamente. Esto significa que puede reemplazar elementos individuales fallidos sin comprar juegos completos, una característica prácticamente inigualable en la industria.
Impacto real: Un horno típico de 6 elementos que requiere un reemplazo ahorra entre 800 y 1200 dólares por incidente en comparación con el reemplazo de un juego completo. A lo largo de la vida útil de un horno, esta flexibilidad ahorra miles en costos de mantenimiento.
Configuración y mantenimiento
Guía de instalación
Siga estos procedimientos críticos para garantizar un rendimiento óptimo y la máxima vida útil de los elementos
🚨
Seguridad primero: requisitos previos a la instalación
Antes de comenzar la instalación: Asegúrese de que la energía esté completamente desconectada. Verifique que el horno esté a temperatura ambiente. Use EPP apropiado, incluyendo guantes resistentes al calor y gafas de seguridad. Los elementos de MoSi₂ son frágiles a temperatura ambiente — manipúlelos con extremo cuidado para evitar roturas.
1
Configuración de montaje vertical
Principio crítico: Los elementos de MoSi₂ deben montarse siempre verticalmente, suspendidos de la parte superior del horno utilizando soportes de elementos dedicados. Esto no es negociable para un funcionamiento adecuado.
▸ ¿Por qué el montaje vertical?
El MoSi₂ exhibe propiedades drásticamente diferentes a distintas temperaturas:
Temp. ambienteFrágil
Temp. de operaciónPlástico
La suspensión vertical elimina la tensión mecánica directa en la zona de calentamiento. Si se montan horizontalmente o en ángulo, la expansión térmica y las fuerzas gravitacionales causan fracturas prematuras en los puntos calientes.
Consejo profesional: Use un nivel durante la instalación para asegurar una alineación vertical perfecta. Incluso una desviación de 5 a 10° puede reducir la vida útil del elemento en un 30 a 40%.
▸ Procedimiento de instalación
1. Coloque el soporte del elemento en el lugar designado del techo del horno
2. Baje el elemento a través de la abertura del techo hasta que la zona de calentamiento esté completamente dentro de la cámara
3. Asegure el elemento en el soporte — solo apriete a mano en esta etapa
4. Verifique que el elemento cuelgue libremente sin tocar las paredes del horno
5. Verifique la alineación vertical con una plomada o nivel
2
Configuración del soporte del elemento y el clip de alambre
El soporte del elemento es el único soporte estructural para todo el conjunto del elemento. La configuración adecuada es fundamental para un funcionamiento seguro y fiable.
▸ Tensión inicial de la correa
Importante: NO apriete completamente la correa de sujeción durante la instalación en frío. El elemento necesita espacio para expandirse a medida que se calienta y pasa a su estado plástico.
Programa de apriete: Instalación inicial = solo apriete a mano. Después del primer calentamiento a 800–1000°C = apriete para asegurar. La plasticidad del material a temperatura evita roturas por compresión.
▸ Especificaciones del clip de alambre
El clip de alambre conduce la corriente al elemento y debe manejarse con cuidado para evitar el sobrecalentamiento:
Temp. máx. del clip200°C
Voltaje de contacto< 0.1V
Distancia mínima50mm
▸ Pautas de capacidad de corriente
Operar más allá de los límites de corriente recomendados causa una generación excesiva de calor y una falla prematura:
Elementos Φ6/12≤ 170A
Elementos Φ9/18≤ 300A
Crítico: La sección de transición cónica en el extremo inferior del elemento DEBE extenderse dentro de la cámara del horno. Si se deja afuera, esta área se sobrecalentará debido a la densidad de corriente concentrada, causando una falla rápida.
3
Montaje de la correa de conexión
La instalación adecuada de la correa de conexión garantiza un contacto eléctrico fiable mientras se acomoda la expansión térmica durante el funcionamiento.
▸ Material y construcción de la correa
Utilice solo correa trenzada de aluminio o lámina de aluminio multicapa según lo especificado:
Trenza de aluminio: Preferida para aplicaciones de alta corriente (>200A)
Lámina multicapa: Adecuada para aplicaciones estándar, más fácil de formar
Nunca utilice: Correas de cobre (corrosión galvánica), alambre de acero (conductividad insuficiente)
▸ Puntos de conexión
Extremo del elemento: La correa se enrolla alrededor del extremo frío del elemento de MoSi₂ sobre el techo del horno
Extremo de la barra colectora: La correa se conecta a la barra colectora de alimentación principal mediante una abrazadera mecánica
Importante: La abrazadera/sujetador externo es solo para retención mecánica — NO para conducción eléctrica. La corriente fluye a través del material trenzado/lámina de aluminio.
▸ Cálculo de la longitud
La longitud de la correa debe ser 10-15% más larga que la distancia en línea recta entre el elemento y la barra colectora. Esta longitud adicional proporciona:
Flexibilidad para la expansión térmica (el elemento crece ~4% durante el calentamiento)
Adaptación a cualquier desalineación menor
Alivio de tensión para evitar fallas en la conexión
Consejo de instalación: Forme una curva suave o un bucle en la correa en lugar de estirarla. Esto evita el estrés mecánico durante los ciclos térmicos.
Lista de verificación previa al arranque
- Todos los elementos cuelgan verticalmente sin contacto con la pared
- Soportes de elementos apretados a mano (se apretarán después del primer ciclo de calor)
- Clips de alambre colocados a un mínimo de 50 mm por encima de la superficie refractaria
- Voltaje de contacto medido y confirmado por debajo de 0.1V
- Correas de conexión correctamente formadas con la holgura adecuada
- Secciones cónicas de todos los elementos dentro de la cámara del horno
- Sin grietas visibles ni daños en ningún elemento
- Todas las conexiones eléctricas seguras y correctamente aisladas
- Enclavamientos de seguridad probados y operativos
Errores comunes de instalación y soluciones
❌ El elemento se rompe durante la instalación
Causa: Fuerza de manipulación excesiva en un elemento frío y frágil. Solución: Utilice soportes acolchados, manipule solo por los extremos fríos, nunca doble ni gire.
❌ Fallo prematuro en la zona caliente
Causa: El elemento no está perfectamente vertical, lo que provoca un estrés térmico desigual. Solución: Vuelva a instalar con una verificación de alineación cuidadosa.
❌ Sobrecalentamiento de la conexión
Causa: Alta resistencia de contacto o espacio libre insuficiente del clip. Solución: Verifique la caída de voltaje, asegure un espacio libre de más de 50 mm con respecto a las superficies calientes.
❌ El elemento se agrieta después del primer ciclo de calor
Causa: La correa se apretó demasiado durante la instalación en frío. Solución: La instalación inicial debe ser solo con apriete manual, apretar después de alcanzar la temperatura de funcionamiento.
❌ Calentamiento desigual en los elementos
Causa: Edades de elementos mezcladas con resistencia incompatible. Solución: Nuestros elementos admiten la mezcla; verifique que todos los elementos tengan las mismas especificaciones de diámetro.
❌ Daño por oxidación rápida
Causa: Funcionamiento prolongado en la zona de peligro de 400 a 700 °C. Solución: Acelere el calentamiento a través de este rango durante el arranque.
¿Necesita ayuda? Nuestro equipo de soporte técnico está disponible para ayudar con preguntas de instalación. Contáctenos con las especificaciones de su horno para obtener orientación de instalación personalizada.
